三協紙工 設備紹介

アイデア次第で可能性が広がる。自分たちにしかできない仕事がある。

長い年月の中で蓄積されたノウハウと精細で確実な技術力で、高度なオペレーションを実現する設備群は、様々な条件の中で高いパフォーマンスを発揮し、高品質・低コスト・短納期を可能にするため、総数8台の打ち抜き機をはじめ、大・小レーザーにプロッター、インラインかす取り機ほかを装備して小ロット多品種から大ロットまでフレキシブルに対応。見当検知装置を導入することで、0.1mm単位での品質チェックを実施しており、紙・クリアファイル(PET素材)など、多様な素材を幅広い分野で高品質・高効率に加工する事を可能としています。

また、製品図面からのCAD設計に始まりトムソン型製作・打ち抜き加工・検品・納品にいたるまで、各部門が連携し効率的な生産体制を確立しており、様々なオーダーに対して、企画・デザインから仕上りに至るまでワンストップで行える「もの作り」のための環境を実現しており、細部まで緻密な打ち抜き加工品や、精細を極める繊細な薄紙加工品など、常にオーダーに応えるだけでなく、それを超えるものを提供することをモットーとする【三協紙工にしかできない製品づくり】を目指して、常に生産性の高い設備環境を追求しています。

加工用の刃が組み込まれた木型に紙を押し当てて切るシンプルな構造です。トムソン加工は「トムソン機にかける前のセットが命」精細で高品質なな加工を実現するために、量産行程の前には入念なセッティングが行われます。
国内有数の8台を稼働。

トムソン機

メーカー名:三和製作(株)

型式 仕様 台数
820S 最大打抜寸法810×565mm、見当検査装置搭載 1台
1060S 最大打抜寸法1050×735mm、見当検査装置搭載 2台
1060SE 最大打抜寸法1050×735mm、ストリッピング対応、見当検査装置搭載 2台
1060FS 最大打抜寸法1050×735mm、ストリッピング対応、見当検査装置搭載 1台
1060SE II 最大打抜寸法1050×735mm、ストリッピング・ペット素材対応、見当検査装置搭載 1台
1060SE AXIA 最大打抜寸法1050×735mm、ストリッピング・ペット素材対応、見当検査装置搭載 1台


紙の流れ方向、左右方向、画像の一致度を判断します。
その3つが揃わないとセンサーが働きカットする手前で機械が停止します。

メーカー名 型式 台数
サンレイインターナショナル EGI-TYPE-T 8台
見当検知カメラ(イージーアイ)

トムソン加工後に製品部分と不要な部分を自動で分離する、国内でも導入例が少ない希少な機械。

面付け段階からご相談いただければ、順番に並べる(丁合い)ことも可能で、作業の効率化〜納期短縮、ひいてはコストの削減に威力を発揮しています。

メーカー名 型式 台数
サンレイインターナショナル SANDICO-2 1台

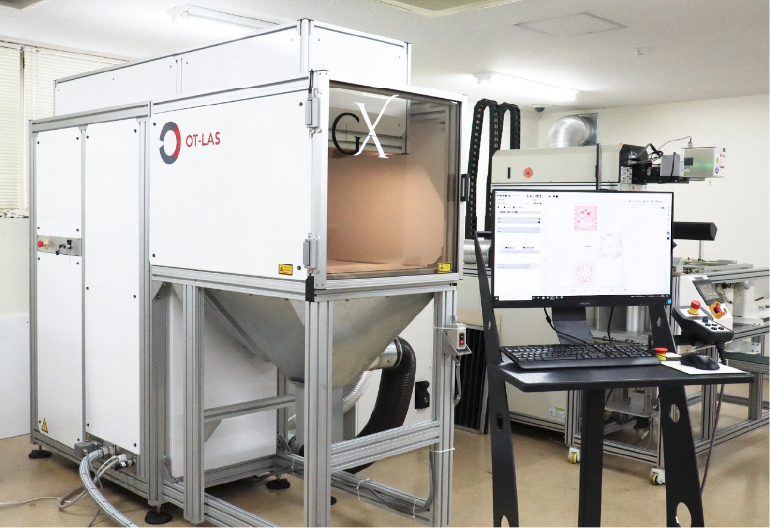

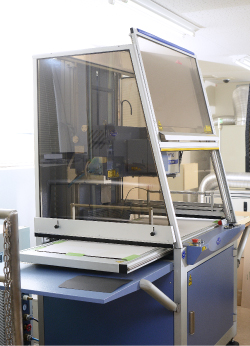

ミラーでレーザーを反射させる機構により加工速度が非常に速いイタリア製超高速レーザーマシン。

カット加工は精密な切り抜きが可能で、型が不要なため小ロットではコスト面でも魅力を発揮します。

また、表面に細かな溝を刻んで模様を表現する、マーキング加工は、図形や写真を元にした複雑でリアルな表現が可能です。
最大ワークエリアは280mm×280mm。

メーカー名 型式 仕様 台数
Sei GIOTTO CO2 G7 ガルバノ 1台
小型レーザー

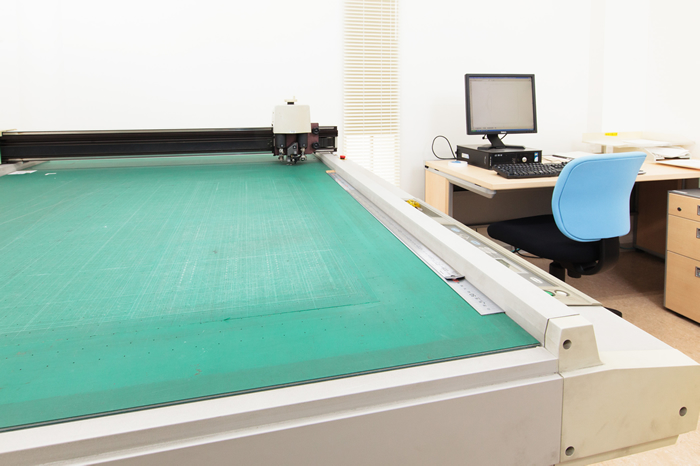

データから図面を描き起こす製図機。CADデータから試作品のカットも行います。

【CAD】

メーカー名 型式 台数
NSK Artios 1台
DOOSON DreamCAD 2台

【プロッター】

メーカー名 型式 仕様 台数
Mimaki CF-0912-2 900×1200mm 1台
プロッター

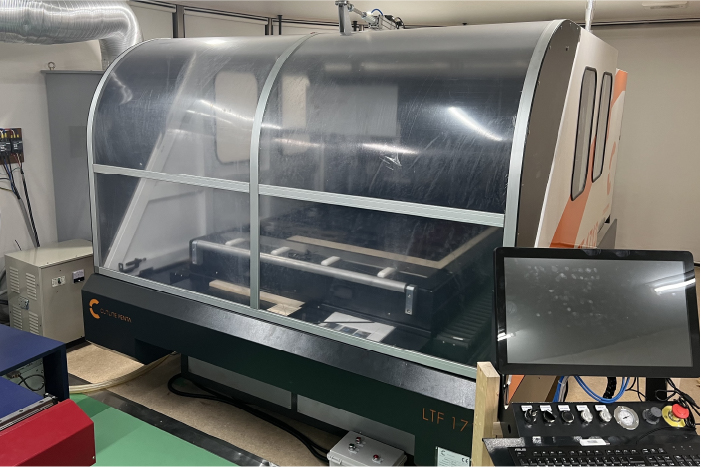

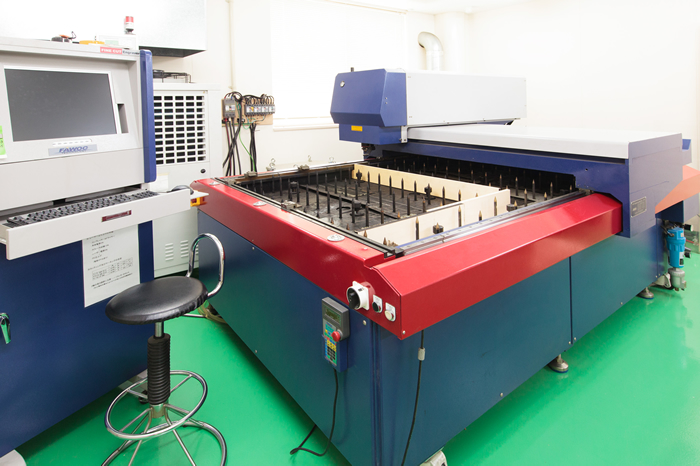

木型のベニヤ合板や装飾用のアクリル板をカットする大出力精密レーザー。トムソン加工の要である木型を内製化するため、平成20年10月に導入。
ガス封じ込め式によるコストパフォーマンスも魅力。

メーカー名 型式 仕様 台数
FAWOO TECHNOLOGY FC-600RD 1300×1500mm 1台
大型レーザー

図面データに従って刃の付いた金属を曲げる機械。
様々な形状に成形された刃は、レーザーで溝を引いたベニヤ板に組み込まれます。

メーカー名 型式 仕様 台数
XM System,Inc XMB320BN フルスペック 1台
ベンダー

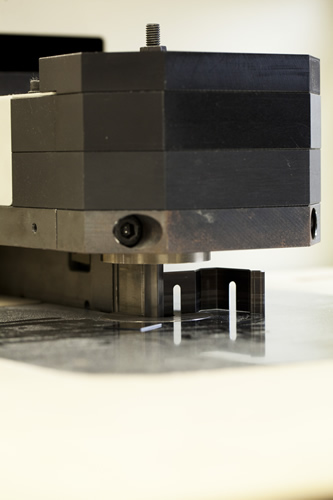

ベンダーで曲げた刃を微調整する器具。
確かな技術を支えるのはやはり熟練の眼と手、鍛えられた感覚。

手まげ器

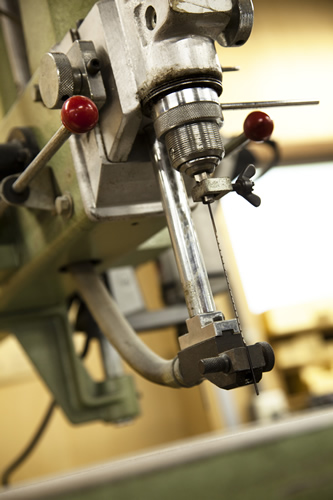

レーザー導入以前はプロッターで直接ベニヤ板に(線書き)製図〜糸鋸でカットして木型を作成していました。
現在は木型の微調整に活躍しています。

糸鋸(ノコ)

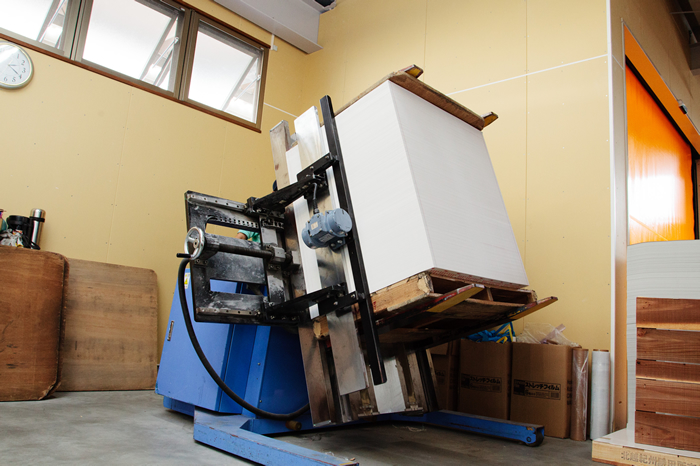

印刷から入って来た紙を反転させる機械。
エアーとバイブレーターにより紙山を揃えて整える事も出来ます。効率化と省力化を実現しています。

メーカー名 型式 台数
菱栄サービス トルネード 500型 2台
反転機
